Värinäsensorille käyttöä

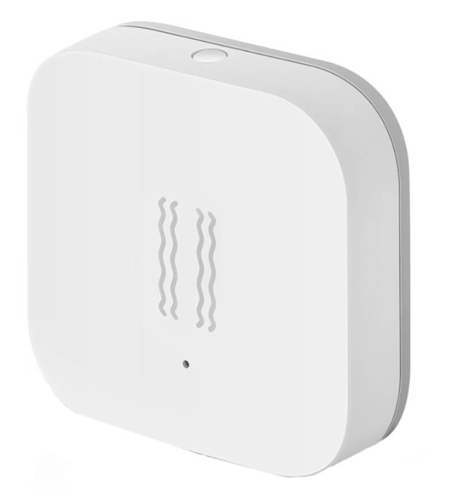

Xiaomin värinäsensori on lämpötila- ja kosteussensorien tapaan pieni, noin 3cm x 3cm x 0,5cm Kiinasta noin kympillä ja Suomesta noin parilla kympillä ostettavissa oleva zigbee-sensori.

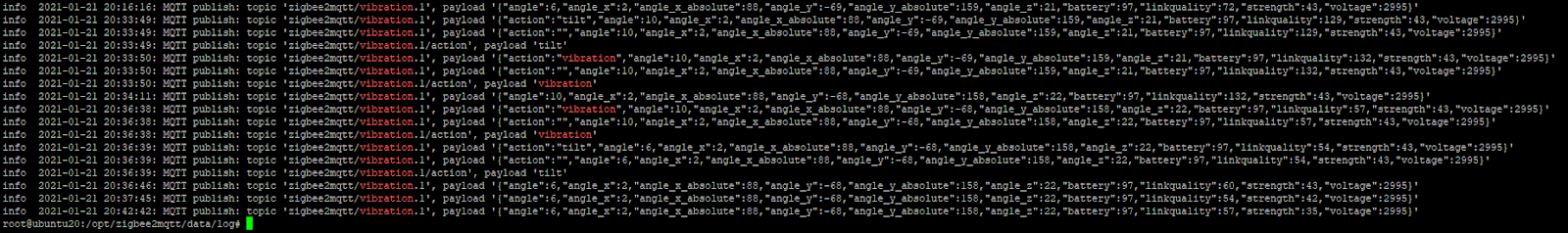

Laitetta voi käyttää Xiaomin omien zigbee-hubien lisäksi helposti myös zigbee2mqtt-ohjelmistoa ja sopivaa zigbee-usb-tikkua käyttäen. Laite tunnistaa kolme erilaista tapahtumaa "tilt", "drop" ja "vibration". Lisäksi se raportoi x-, y- ja z-koordinaatit sekä patterin ja zigbee-yhteyden tilan:



Aikaisemmin testailin laitteen käyttökelpoisuutta sekä pesukoneen että kuivausrummun yhteydessä. Sensorin asettaminen herkimmälle asetukselle ja kiinnittäminen pesukoneen/kuivausrummun kylkeen toimi kyllä aivan halutulla tavalla, mutta päädyin kuitenkin korvaamaan ratkaisun perinteisellä sähkönkulutusta mittaavalla Shelly 1pm -kytkimellä. Koska kuivausrumpu ja pesukone muodostavat pesutornin aiheutti erityisesti pesukoneen 1600 kierroksen linkous sen, että myös yläpuolella olevan kuivausrummun sensori heilui sen verran reilusti, että automaatio kuvitteli senkin olevan päällä. Sähkönkulutusta käyttäen väärät tulkinnat saatiin poistettua once and for all.

Tämän jälkeen piti keksiä, mihin värinäsensori kannattaisi käyttää. Postilaatikon pohjalle ei kannattanut laittaa, koska 50 metrin etäisyys olisi todennäköisesti liian pitkä zigbeelle ja postilaatikko on muutaman naapurin kanssa samassa rivissä, jolloin väärien hälytysten mahdollisuus olisi ilmeinen, kun taas RF-ovisensori toimisi luotettavasti etäisyydestä välittämättä. Tyynyn, sohvan, tuolin, pöydän alle asettaminen ja sitä kautta valojen ohjaus, vaikka pöytälevyä koputtamalla tms. olisi ehkä hauska, mutta ei kovin innovatiivinen tai todellisen tarpeen täyttävä tarve kuitenkaan.

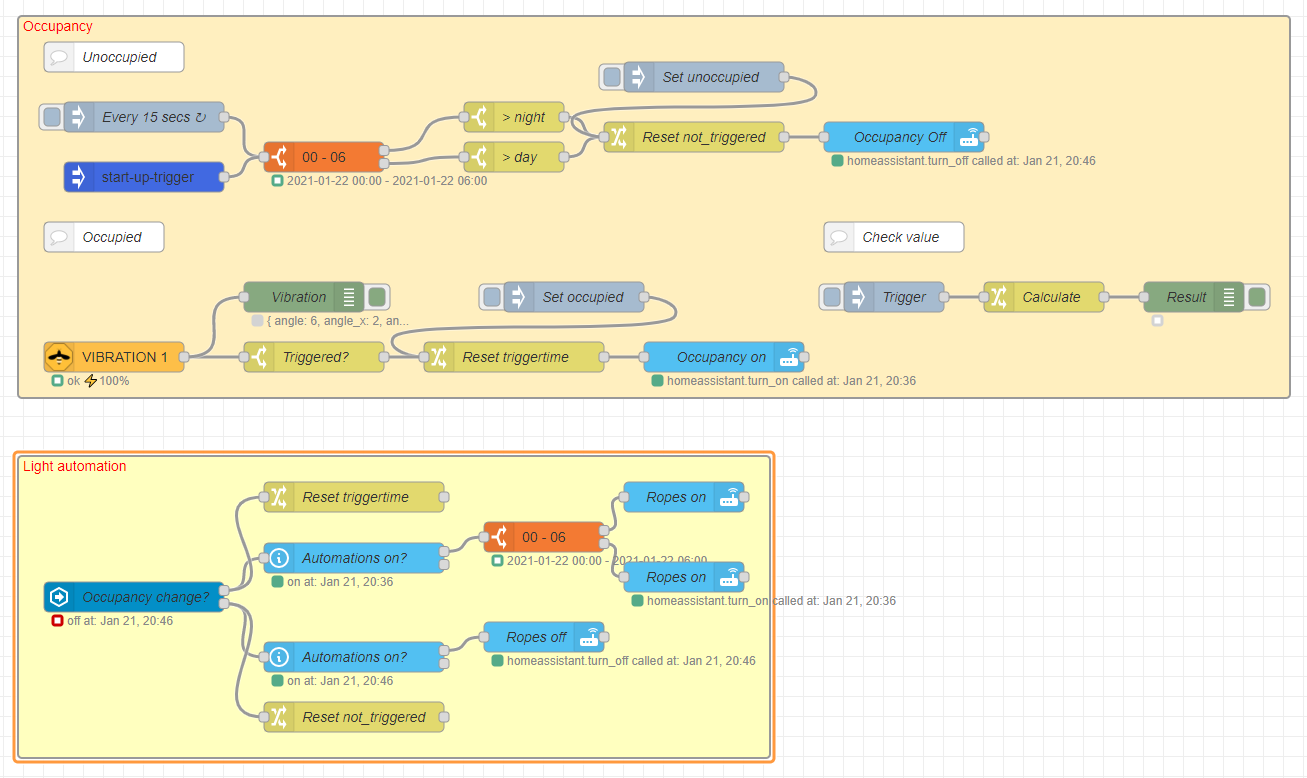

Syksyn pimeinä iltoina tuli vihdoin aseteltua köysivalot, joissa Ikean zigbee-filamentit, portaikon alle keinutuolin yläpuolelle lukunurkkaukseen, ja silloin mieleen juolahti, että keinutuolin liike olisi oivallinen ohjausmekanismi sytyttää nuo valot automaattisesti, kun istahtaa tuoliin. Siispä tuumasta toimeen. Ensin sensorin kiinnitys keinutuolin alapohjaan ja Home Assistant ja Node Red -yhdistelmällä itse automaation tekeminen. Koko toteutukseen meni noin kaksi minuuttia. Nyt ao. valot toimivat aikaisemman Ikean-kytkimen ja yöllä tapahtuvan liiketunnistuksen (kulkuvalot) lisäksi siten, että keinutuoliin istuminen laittaa ne sopivalla kirkkaudella päälle.
